渦輪能源有限公司:TESA MICRO-HITE全用途計量測高儀

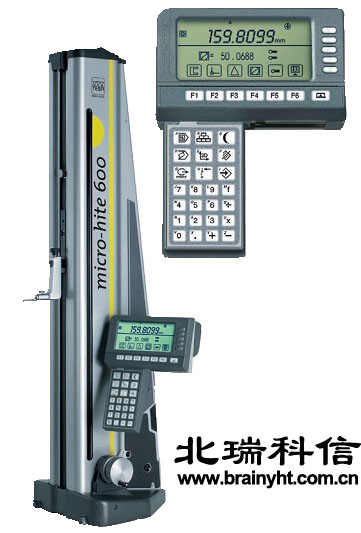

TESA的Micro-Hite立式電子測高儀廣泛使用于車間 或測量室的精密工件測量. 這種電池供電的儀器無需任何線纜并可用自身的氣泵在平臺上滑行. 它能測量?jī)?nèi)徑,外徑,高度,深度和階梯尺寸;工件幾何特征無論是平面,平行或圓柱面.

使用Power Panel控制面板,Micro-Hite可以進行一維或二維測量以及在極坐標和直角坐標確定孔的位置.

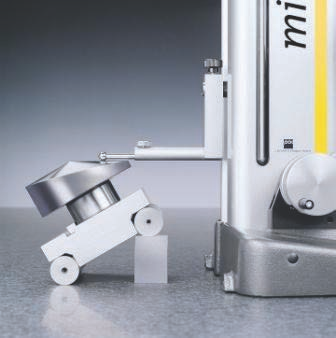

Micro-Hite還有大量的選項附件,包括用于測量垂直度和直線度誤差的TESA IG13測頭.

最新一代的MicroHite plus M版本,配備了旋轉式功率控制,在機動測高儀精度上結合了手動測高儀的速度.

Micro-Hite,于是,成為該領域內最靈活和精密的測高儀.

渦輪能源有限公司 – 在車間進行精密檢測

成立于1982年, 渦輪能源有 限公司(TEL) 位于欽奈的郊區的兩個工廠生產了大約一 百萬用渦輪增壓器.TEL的零件制造工廠在Pulivalam,有制造外殼,壓縮機頭及其它配件的幾個車間組成.

在一個典型的TEL車間, 超過500名操作工,三班倒工作,使用Micro-Hite檢驗他們的工件. “TEL公司文化是賦予機床操作人員對他們自己的工作質量負責”, 總經理, R.Bakthavatchalam先生說.

這一切開始于N.Sridhar先生,Tespa工具私人有限公司, TESA在印度的合作伙伴,的執行董事1996年座著火車和大巴帶著一臺Micro-Hite 350去TEL在建的新工廠. 這就是伙伴關系的起步,如今已有超過70臺TESA測高儀使用于TEL及其配套的其它制造單元.

“我們的操作人員一步步學習基礎操作功能諸如自動獲取被測孔的頂點和IG13測頭用于角度測量”,R. Balaji先生, SD經理, 評論道;正是他選中了第一臺Micro-Hite.

現距第一臺Micro-Hite購買已經過去18年了,今天公司已將 Micro-Hite作為生產單位的標準配置. “我們標準的生產單元有一個切削中心,一個加工中心和一臺用于檢測中心的 Micro-Hite”,Balaji先生說.

多年后,TEL已經發展出工裝可使復雜的渦輪增壓器部件諸如殼體或壓縮機端蓋方便的用Micro-Hite來檢測.

“為實現測量要求,我們大多數的操作員都學會了在二維模式下測量他們的工件”,Balaji先生說. “自從Micro-Hite的檢測能力能適應零件設計的變化后我們已經很少使用定制量具.”

Mr Balaji引用了一個之前在25分鐘內測量一種部件的32個尺寸的例子.現在同樣的工作在使用 Micro-Hite控制面板的可編程檢測功能后只需10分鐘.

正如TEL發現Micro-Hite是一種超高性價比的檢測方案,這都 歸功于他們學會了如何利用測高儀的最大潛能.

總之, TEL整個組織從最高管理人員到基層機床操作員都 對Micro-Hite有助于其產品質量的關鍵作用贊賞有加.

渦輪增壓器殼體廠 – 夜以繼日的檢測

“渦輪增壓器殼體廠由十個制造單元組成, 每個單元針對一個 特定類型的殼體”, 質量保證副經理,C. P. Nithyanandam先生 在我們參觀工廠時解釋道.

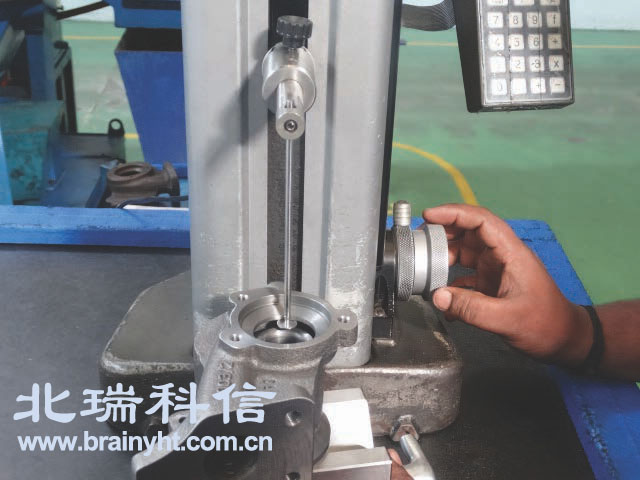

用一個V型塊固定機械殼體測量深度

Micro-Hite具有和鋼一樣的膨脹系數.這就使得TEL可以在夏天超過40°C溫度的嚴酷車間環境使用它.

在車間有五個Micro-Hite檢測站.全都在不斷的使用,有時甚至是排隊等待檢測他們的工件.

看見一位操作員正熟練的操作移動檢測一個機械殼體,我們問他為何喜歡Micro-Hite. “它方便在二個坐標方向測量孔的 位置”,他解釋道.

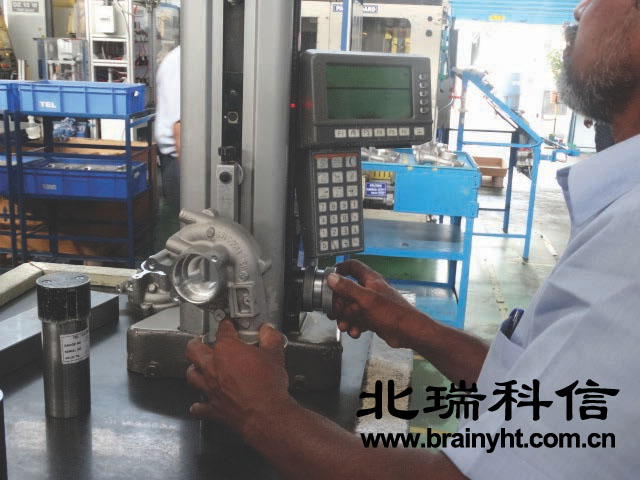

用一個V型塊固定機械殼體測量孔

通過使用Micro-Hite替換三坐標測量機,TEL已實現可觀的成本節約.

走到另一臺Micro-Hite, 我們看到一位操作員在測量一批尺寸前先將他的工件固定于一個V型塊裝置上. “這臺儀器的重復性非常好”, 他說.

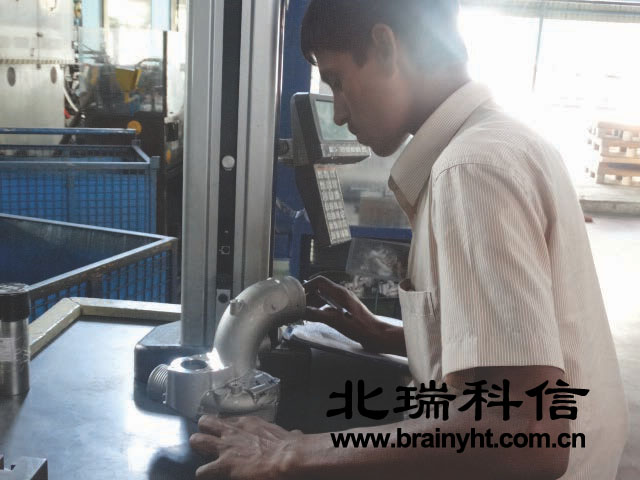

機械殼體孔位的二維檢測

機械殼體孔的測量

為保證服務, Tespa工具私人有限公司, TESA在印度的合作 伙伴, 已經在TEL派駐了一名駐廠服務工程師并承諾提供 基于24/7的服務支持同時維持Micro-Hite備件庫存. “由于 我們必須不能辜負渦輪能源對我們的信任,我們的當務之 急就是服務”, Tespa 工具私人有限公司總經理,K. S. Shetty先生說.

校準室 – 經濟方式檢驗量具

TEL主要在生產車間使用Micro-Hite測高儀同時每個校準室各有一臺用于校準環規和塞規.

具備可選數字顯示(0.0005,0.001,0.01和0.1mm)和基于最小長度偏差,Micro-Hite的精度足以校準大量的用于制造過程專用量具以及環塞規.

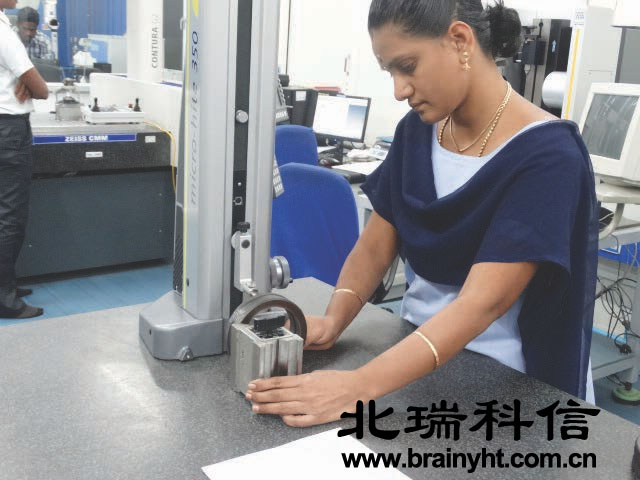

環規測量

Jamuna女士,校準室主管, 演示測量一個固定于V型塊的 環規. 用熟練的手, 她獲取分辨力到1微米的被測孔的頂點的直徑.

TEL每年生產出3500萬個渦輪增壓器零件,而且Micro-Hite 也用于在校準室的20°C條件下二次檢驗確認精密制造的零件.Micro-Hite控制面板的內置打印機可以記錄已做測量. 該儀器還具有RS232數據輸出;實現批次追溯,則必須將測量值傳輸?shù)綌?shù)據庫.

TESA 自豪的成為TEL電子測高儀的頂級供應商.這是一個雙方關切都雙贏局面的合作伙伴關系.
