• 基本參數

• 測量范圍：30mm/50mm
• 量程分辨率： 840μm/0.0032μm,84μm/0.00032μm(可選配大量程傳感器)

產品特點

觸針直徑小，可方便進入很窄的槽底部，對槽底部、側部的粗糙度；且能有效對窄面進行粗糙度測量。

寬范圍、高精度的傳感器在測量零件的圓弧面、斜面部位時仍保持極高精度。

圓弧面、斜面補償功能保證在測量該部件時具有和平面測量一樣的精度。

厚度差、直線度、波紋度均可用測量。

評價能力

評價輪廓 :P (原始輪廓), R (表面粗糙度輪廓)、粗糙度

評價參數 :Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z,Rsk,Rku,Rc,RPc,RSm,Rmax(VDA, ANSI), Rz1max,RzJIS, Rppi,RΔa,RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk,Rpk, Rvk,:，支撐曲線 (BAC), 振幅布曲線(ADC)

濾波類型：2CR, 高斯

截止波長λc: 0.08, 0.25, 0.8, 2.5mm；λs: 2.5, 8, 25μm( 按標準自動切換 )

取樣數：1~10λc

無導頭測量，測量零件的圓弧面、斜面、槽底、槽側面等部位的粗糙度時，具有導頭測量儀器無法比擬的精度優勢和方便性。

主要技術參數

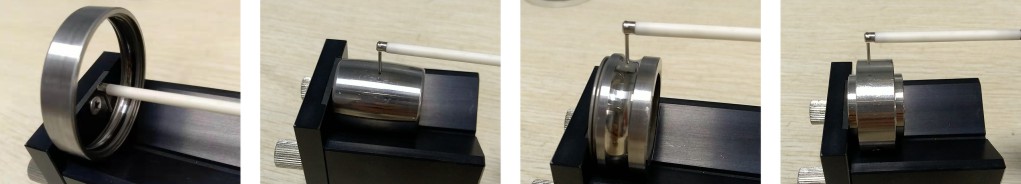

典型應用案例
