高品質3D曲面玻璃的“幕后英雄”

3D曲面玻璃具有性能輕薄、透明潔凈、抗指紋、防眩光、堅硬、耐刮傷、耐候性佳等特點，是高端智能手機、平板電腦、可穿戴式設備、 儀表板及工業用電腦等屏幕玻璃的理想材質。

隨著3D曲面智能手機的快速發展，高品質的3D玻璃檢測越來越受到重視，對檢測的要求也越來越高?；诖?，?？怂箍抵圃熘悄芡瞥隽?D玻璃檢測方案，以推動3D玻璃行業快速、全面的尺寸檢測。

?？怂箍?D玻璃測量方案由PC-DMIS測量軟件和配置了轉臺、高精度接觸掃描測頭、高精度共聚焦白光測頭、CCD測頭的復合式影像測量?jī)x組成。

檢測內容包括：2D外形尺寸、3D輪廓度尺寸、玻璃厚度、高度、弧寬、角度等。

硬件

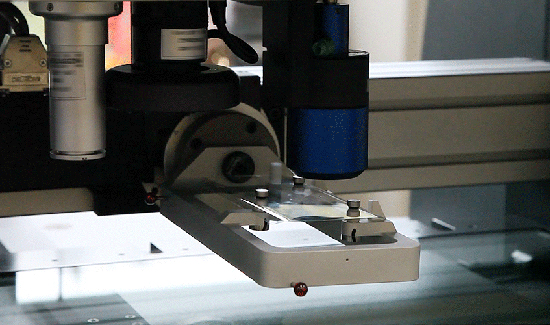

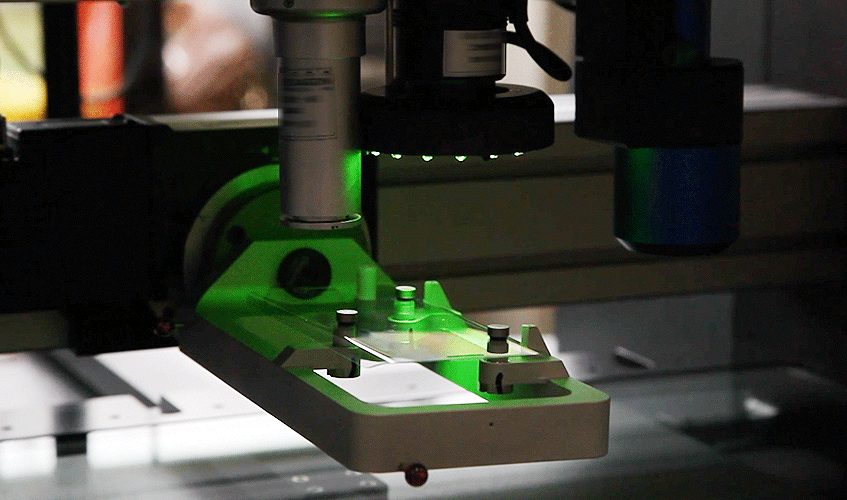

Optiv performance復合式影像測量設備，具備多傳感器的高精度復合，搭配高精度的第四軸轉臺，以及定制化的產品夾具，使得在同一臺測量機上，同一個裝夾方式下，同一個坐標系下，實現3D玻璃全尺寸、高精度、高效率的檢測。

多傳感器測量：

• 接觸式掃描：3D輪廓
• CCD測量：所有2D尺寸
• 白光共聚焦測頭：3Ｄ輪廓、厚度和平面度
• 第四軸旋轉臺：用于玻璃聯動旋轉
• 雙Z軸控制系統：用于避免接觸和非接觸測量過程中的干涉，統一坐標系

軟件

PC-DMIS作為一款全球用戶數量最多的通用型的測量軟件，具有優秀的輪廓度分析功能及可擴展的二次開放功能，測量結果自動輸出，具備圖形分析功能，進一步指導工藝改進，設備加工。

   優勢：

• 具有2D尺寸測量功能；
• 可檢測玻璃厚度；
• 可導入CAD數模進行3D形貌分析；
• 結合CNC轉臺，可完成玻璃完整3D掃描；

行業應用

Optiv復合式影像測量?jī)x，不僅可以用于3D玻璃檢測，還可以應用于精密機加工（平面度、輪廓度檢測）、精密模具等。在對平面度、輪廓度等復雜尺寸的快速檢測有良好表現，海克斯康開發的全尺寸檢測方案、2D尺寸快速檢測方案平面度、厚度和高度檢測方案在3D玻璃尺寸檢測方案應用廣泛。

在3D玻璃廣泛使用的今天，?？怂箍抵铝τ诮鉀Q3D玻璃復雜尺寸測量難點，積極開發3D玻璃測量方案，為提高3D玻璃檢測精度及效率而不斷努力。
