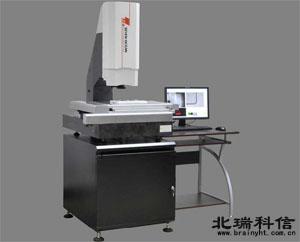

影響二次元影像測量儀的質量與精度原因分析

影響二次元測量儀影像質量主要有三點因素：影像失真、分辨率和對比度、鏡頭焦距

1、二次元測量儀鏡頭的影像失真，它指由于鏡頭光學誤差引起幾何偏差，從而在影像平面上造成物體錯位，在計算時可以把測量失真考慮進去。

2、分辨率和對比度是二次元測量儀影像質量的重要組成部份，分辨率指影像系統所能重現的被測物體細節的數量，對比度則是影像系統所產生的被測物體與其背景之間的灰度差別。攝像頭、鏡頭和燈光是決定分辨率和對比度的重要因素。影像系統所需最小圖素分辨率可由下式計算：最小分辨率=（對象最長端長度/最小特征尺寸）×2。以條形碼為例，假如最長端長度為60mm，最小特征尺寸是0.2mm，那么根據上式可算出其最小分辨率應該是（60/0.2）×2=600 。

3、鏡頭焦距是分辨率的另一種表現形式，視野（FOV）指物體最長端的長度，工作距離（WD）是物體到鏡頭的距離，探頭大小是攝像探頭的尺寸，以mm表示。上述幾項有如下關系：焦距=S×（WD/FOV）。

從以上三點可看出，合理的選擇和利用相關光學系統配件可有效提高影像成像的質量，提高二次元測量儀測量精度。

影響影像測量儀測量精度的因素很多，因為主動測量反饋數據,然后根據反饋數據進行砂輪修整或者自動補償,例如曲軸主軸徑和曲拐徑磨床即根據量儀反饋數據實現砂輪修整;凸輪軸軸徑磨床采用加工后測量,測量數據反饋實現自動補償。

傳感器倍率也是影響二次元影像測量儀測量精度的重要因素,倍率必須符合1:1關系,即尺寸實際變化量與量儀測得變化量的比值必須等于1,否則測得的數據將不能反映工件的實際尺寸。

除了上述幾種主要影響因素外,機床的振動、乳化液噴嘴位置、乳化液流量、測量裝置驅動缸、傳感器測力的大小等也都是影響二次元影像測量儀的因素。
